Технологія методу горизонтального спрямованого буріння (ГНБ)

Одним з основних видів бестраншейного будівництва є горизонтально-спрямоване буріння (ГНБ) – спосіб утворення свердловини із запроектованими характеристиками, безперервним моніторингом процесу буріння та коригуванням траси у процесі її будівництва.

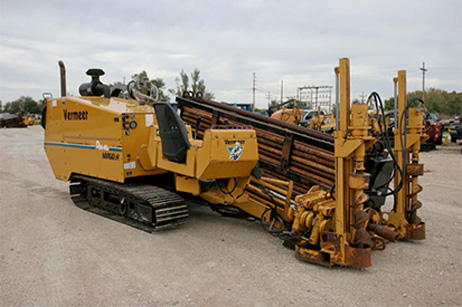

Роботи здійснюються з використанням мобільного комплексу горизонтально спрямованого буріння.

Бестраншейні технології: відомі в Світі як NO-DIG (не копай) є варіантом виконання робіт з підземного будівництва трубопроводів без розкриття грунту і виходу на поверхню. При використанні бестраншейних способів понад 95% всіх робіт проводиться під землею без порушення зовнішнього ландшафту. Ми хочемо представити Вам найуніверсальніший з них, який ідеально відповідає потребам комунального сектору та є найкращим у співвідношенні якість-строки-вартість.

Горизонтальне спрямоване буріння (ГНБ): ґрунтується на облаштуванні горизонтальної свердловини між двома технологічними котлованами по чітко заданій траєкторії за допомогою вимивання попередньо-розбуреного ґрунту з одночасним протягуванням трубопроводу.

Весь процес умовно поділяється на чотири етапи:

Етап 1-й: підготовчі роботи - включають інженерні дослідження з вивчення положення існуючих комунікацій, земляні роботи з підготовки технологічних котлованів, доставка і складання трубопроводу в готовий батіг необхідної довжини, інші роботи при необхідності.

Етап 2-й: пілотне буріння - це буріння свердловини малого діаметра, що задає напрямок для майбутнього трубопроводу. Є особливо важливим процесом, що потребує особливої уваги, досвіду та технічної оснащеності. Бурова машина поступово забурює штанги, нарощуючи бурову колону, на початку якої знаходиться «пілот» - інструмент, що дозволяє коригувати напрямок бурової колони. Контроль за рухом бурової колони здійснюється за допомогою локаційного обладнання, яке приймає інформацію із зонда-випромінювача, розташованого в «пілоті». Зонд-випромінювач дозволяє отримати інформацію про глибину проходження, напрямок руху, вугілля нахилу щодо горизонту. Під час проходження пілотного буріння для самопливних трубопроводів додається геодезичний контроль для врахування зміни рельєфу місцевості.

Етап 3: попереднє розширення виконується для досягнення діаметра свердловини, який на 30% перевищує діаметр трубопроводу. Розширення здійснюється за допомогою риммерів (розширювачів) різноманітної конструкції залежно від ґрунту: ріжучий, ущільнюючий, руйнівно-ущільнюючий і т.д.

Етап 4-й: затягування трубопроводу – після досягнення необхідного діаметра до бурової колони прикріплюється батіг трубопроводу через спеціальний пристрій: вертлюг, який не передає обертальний рух бурової колони на батіг трубопроводу.

Будь-який процес супроводжується подачею в свердловину бурового розчину - суміш бентонітової глини та спеціальних полімерів на водній основі, який виконує ряд найважливіших функцій у процесі ГНБ: вимивання розбуреної породи до стартового технологічного котловану, підтримання стінок свердловини до завершення процесу укладання трубопроводу, як охолоджувальна для інструменту та трубопроводу. Кількість та склад бурового розчину необхідного для роботи істотно відрізняється і залежить від типу ґрунту.
