Процес горизонтально – спрямованого буріння та прокладання інженерних комунікацій складається з таких етапів:

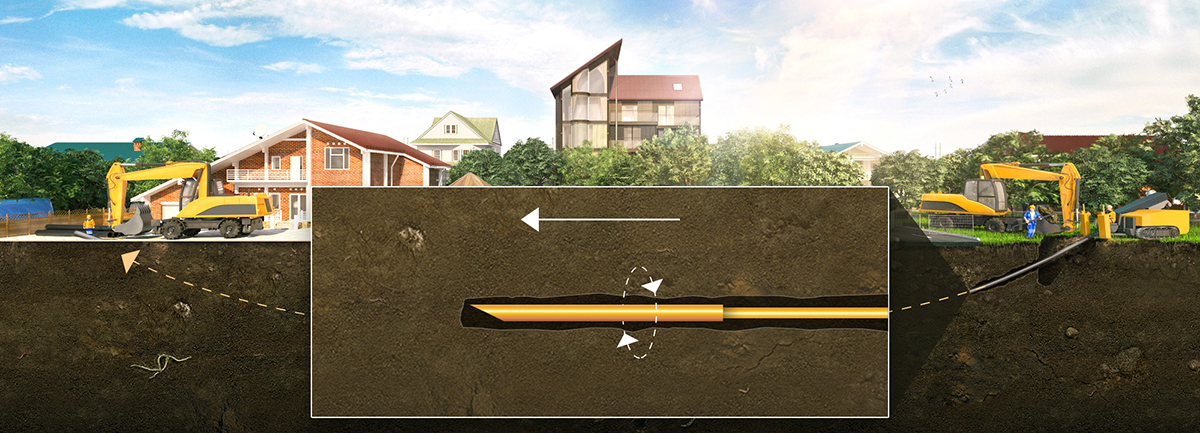

Пілотна свердловина

Пілотне буріння (первинна прохідка по заданій траєкторії) складається з трьох етапів: початку пілотного буріння, безпосереднього виконання пілотної свердловини та заключного етапу буріння, коли бурова лопатка виходить на поверхню землі.

Оператор локаційної системи постійно відзначає нову позицію, глибину та “кут атаки” бурової головки, звіряє її місцезнаходження зі спланованою траєкторією, визначає, чи потрібне додаткове переорієнтування та завдає фактичну траєкторію просування бура на план буріння.

Оператор установки ГНБ під час буріння не тільки контролює величини осьового зусилля і моменту, що крутить, але й регулює обсяг подачі бурильної рідини в зону буріння. При правильно встановленому потоці бурової рідини забезпечується охолодження бурового інструменту, зміцнення стінок свердловини та мінімізація тертя бурової головки об стінки свердловини.

Пілотне буріння завершується, як тільки бурильна головка виходить на поверхню ґрунту, зазвичай у запланованій точці виходу. Поворот траєкторії горизонтального буріння до запланованої точки виходу не повинен перевищувати обмежень радіусу вигину, оскільки останній вигин при пілотному бурінні є першим вигином під час прокладання та/або розширення.

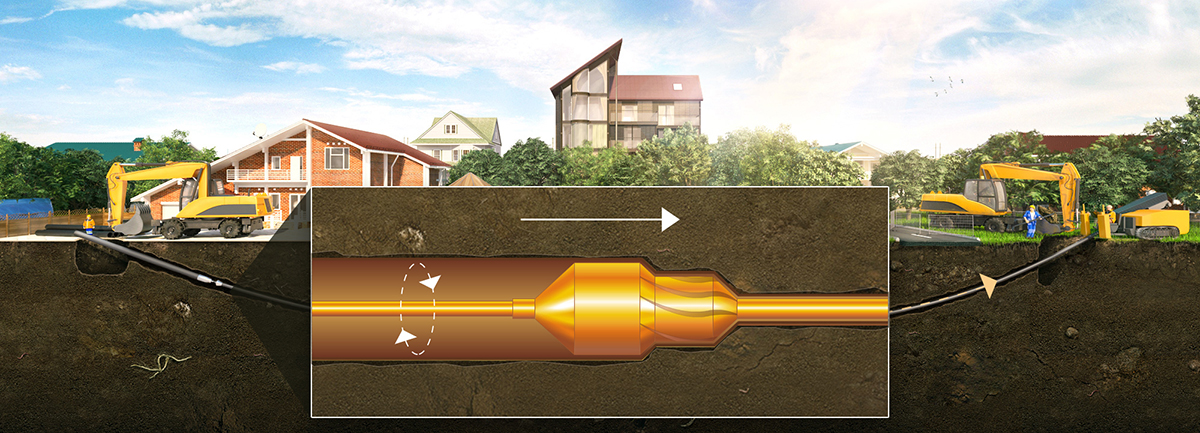

Поетапні розширення свердловини

При пілотному бурінні формується свердловина діаметром 75-225 мм, яка може бути достатньою для прокладання тонких комунікаційних засобів. Однак більшість операцій вимагають розширення свердловини шляхом протягування “римера-розширювача” у зворотному напрямку.

Розширення свердловини та укладання комунікаційного засобу, в більшості випадків, поєднуються в одну операцію, але іноді, при обмежених зусиллях затягування, проводиться попереднє розширення свердловини, що гарантує затягування комунікації у свердловину.

При проведенні розширення свердловин необхідно враховувати тип і умови ґрунту, діаметр матеріалу, що укладається, наявність потенційних перешкод, потужність установки ГНБ, тип бурової рідини та можливості насосно-нагнітальної станції. Необхідне зусилля при розширенні та прокладці може бути значно знижено, а якість свердловини значно покращена при правильному керуванні бурінням, правильному виборі інструменту та складу бурової рідини.

Для розширення свердловин використовуються два типи розширювачів – ущільнюючі та ріжучі. Перші використовуються в ущільнюваних ґрунтах, стискаючи їх при затягуванні батогів із закріпленим на її кінці розширювачем (зворотному її русі в пробуреній пілотній свердловині). При цьому створюється гладкий тунель, що не містить відходів, в який комунікаційні засоби укладаються з меншим тертям. Ріжучі розширювачі використовуються в ґрунтах, що містять шари піску, гравію, коріння дерев та інших підземних перешкод. При розширенні свердловин цим типом розширювачів шари ґрунту зрізаються зі стінок пілотної свердловини та вимиваються з неї буровою рідиною в порожнечі або на поверхню свердловини.

Поряд із вищевказаними типами розширювачів існують і гібридні, що поєднують властивості ущільнюючих та ріжучих розширювачів. При розширенні свердловин також може використовуватися зв'язка з ріжучого розширювача та закріпленого за ним ущільнюючого.

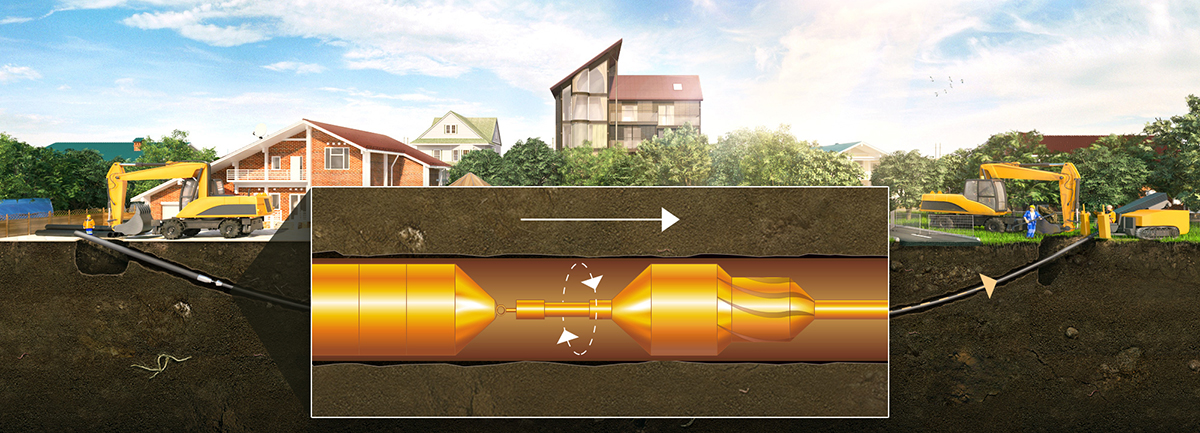

Прокладання комунікації

Операцію прокладання трубопроводу рекомендується проводити без зупинки від початку до кінця.
